SDTELEAK DETECTION SYSTEM
누출의 형태에 맞춰
감지 방식을 설계합니다.
01 / DETECTION LOGIC
어디에서, 어떻게
누출되는지를 먼저 봅니다.
아래 기준은 1차 선택을 위한 안내입니다. 실제 적용 전에는 대상 물질 반응성과 설치 환경을 확인해야 합니다.
02 / SIGNAL CONTROL
센서 신호를
현장 경보로 전환합니다.
거리 감지, 단일 구역, 다중 구역 중 운영 규모에 맞춰 표시·출력·통신 방식을 선택합니다.
1채널 거리감지 모듈
센서의 전기 신호를 디지털화하고 최대 400m 감지 구간의 경보와 위치 정보를 전달하는 1채널 모듈입니다.
- 감지거리 최대 400m
- Modbus-RTU / RS485 2-Wire
- Relay NC·NO 출력
단독형 1CH 누액감지 모듈
단일 구역의 누액 상태를 FND 화면, Relay 접점, 부저로 표시하는 1채널 감지 모듈입니다.
- 1채널 단독 감지
- FND 감지값 표시
- Relay·부저 경보
멀티형 5CH 누액감지 모듈
다섯 개 감지 채널을 하나의 LCD 화면에서 확인하는 멀티형 누액감지 모듈입니다.
- 5채널 통합 감지
- LCD 채널 상태 표시
- 1초 감지·시간 조절
03 / DETECTION METHODS
점·선·면으로 나누는
6가지 감지 방식
현장 형상과 액체가 모이는 방향, 센서 교체와 점검 동선까지 고려해 감지 방식을 정합니다.

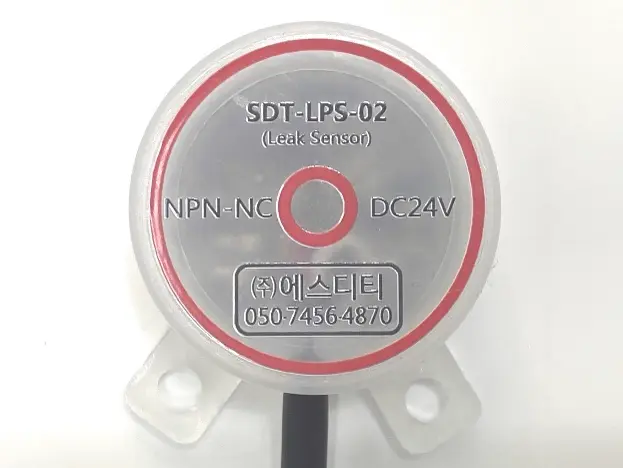

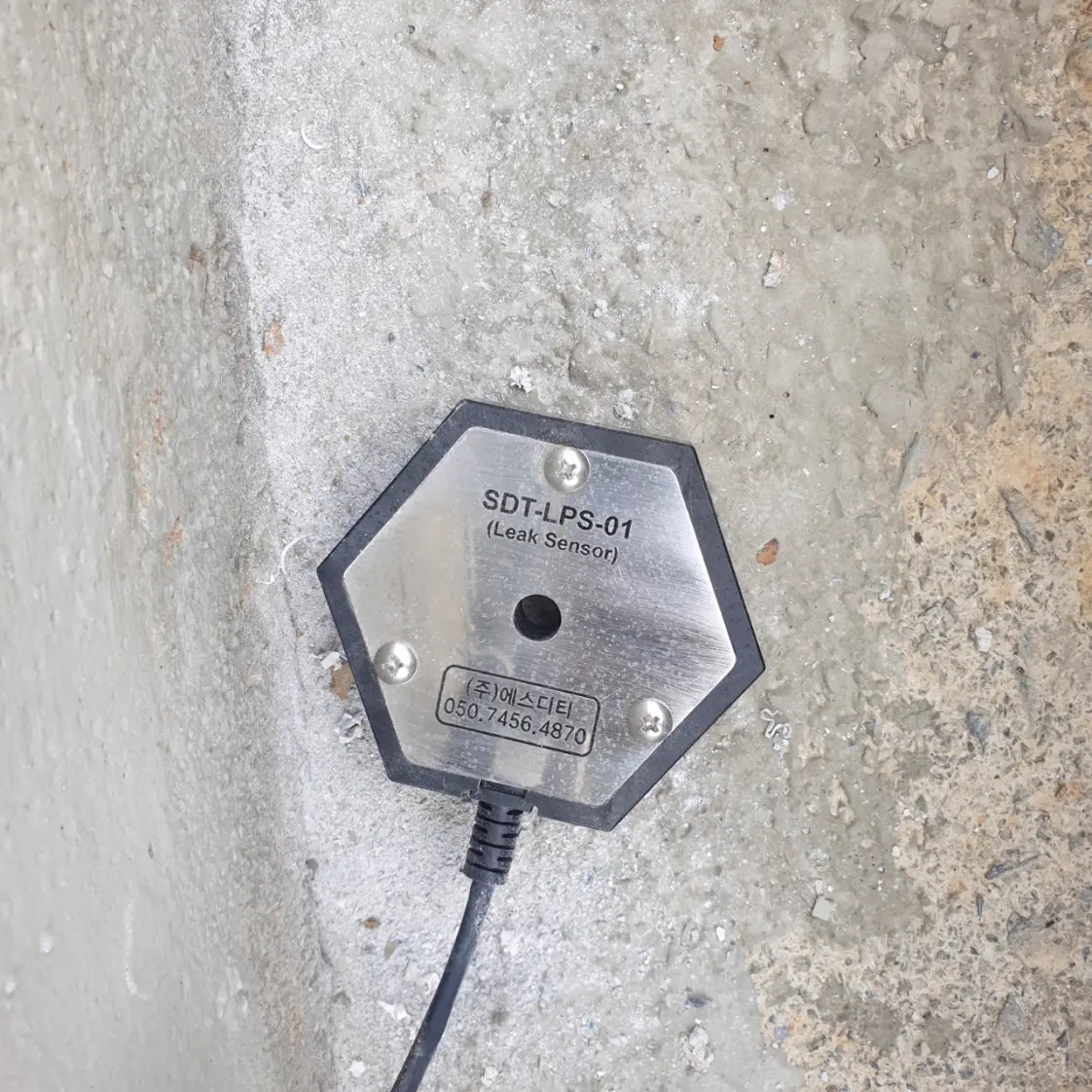

국부 위험 지점 감지
누출 위치가 특정되는 설비 연결부와 용기 하부에 적용합니다.
연속 구간·평면 감지
긴 배관, 트렌치, 장비 하부처럼 넓게 이어지는 위험 구간에 적용합니다.

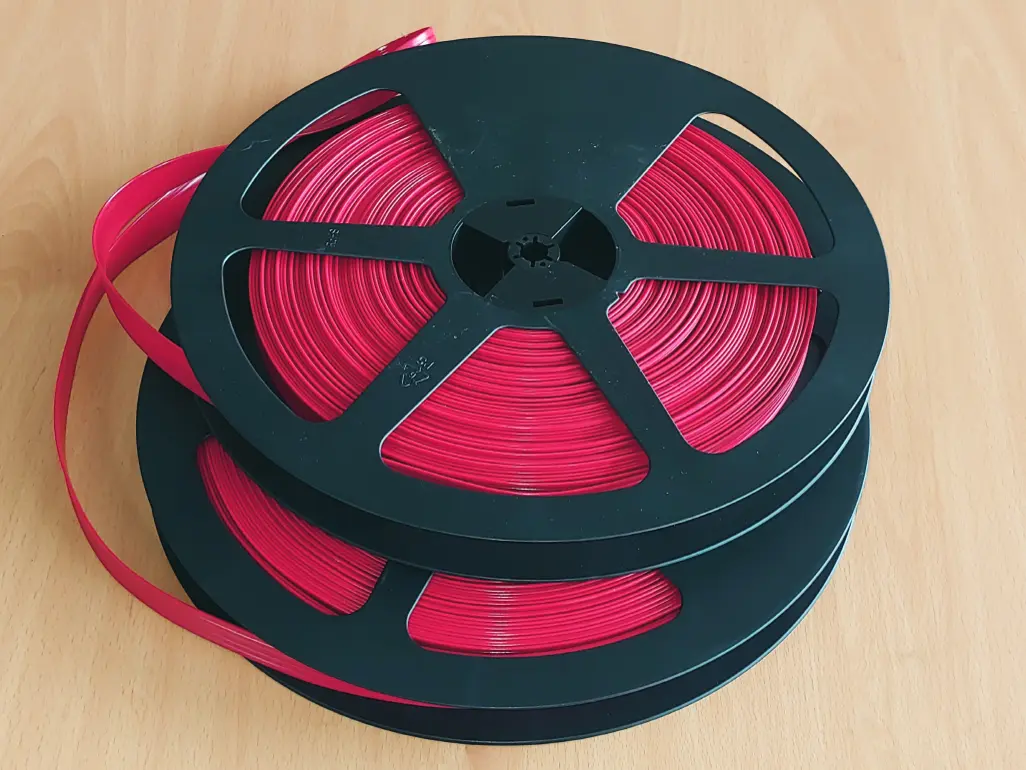

SUS Pad Sensor
SUS 304 감지선을 유연한 패드에 구성해 장비 하부와 평면 구간을 연속 감지하는 재사용형 센서입니다.
- PVC Flexible Pad
- SUS 304 감지선
- 1~100m 구성

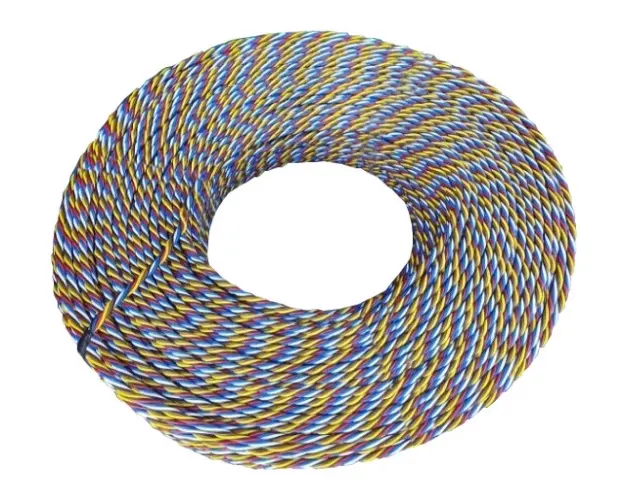

SUS Cable Sensor
배관과 트렌치 등 긴 경로를 따라 설치하는 SUS 감지 케이블로, 화학물질 노출 환경을 고려한 연속 감지 센서입니다.
- 2×27 SUS304 감지선
- Fluoropolymer 절연
- 최대 외경 7.0mm
SUS Film Sensor
얇은 필름 형태의 SUS 감지 트랙을 설비 하부와 좁은 틈에 배치해 넓은 구간을 감지합니다.
- PC / SUS 304
- 폭 40mm
- 두께 0.6mm

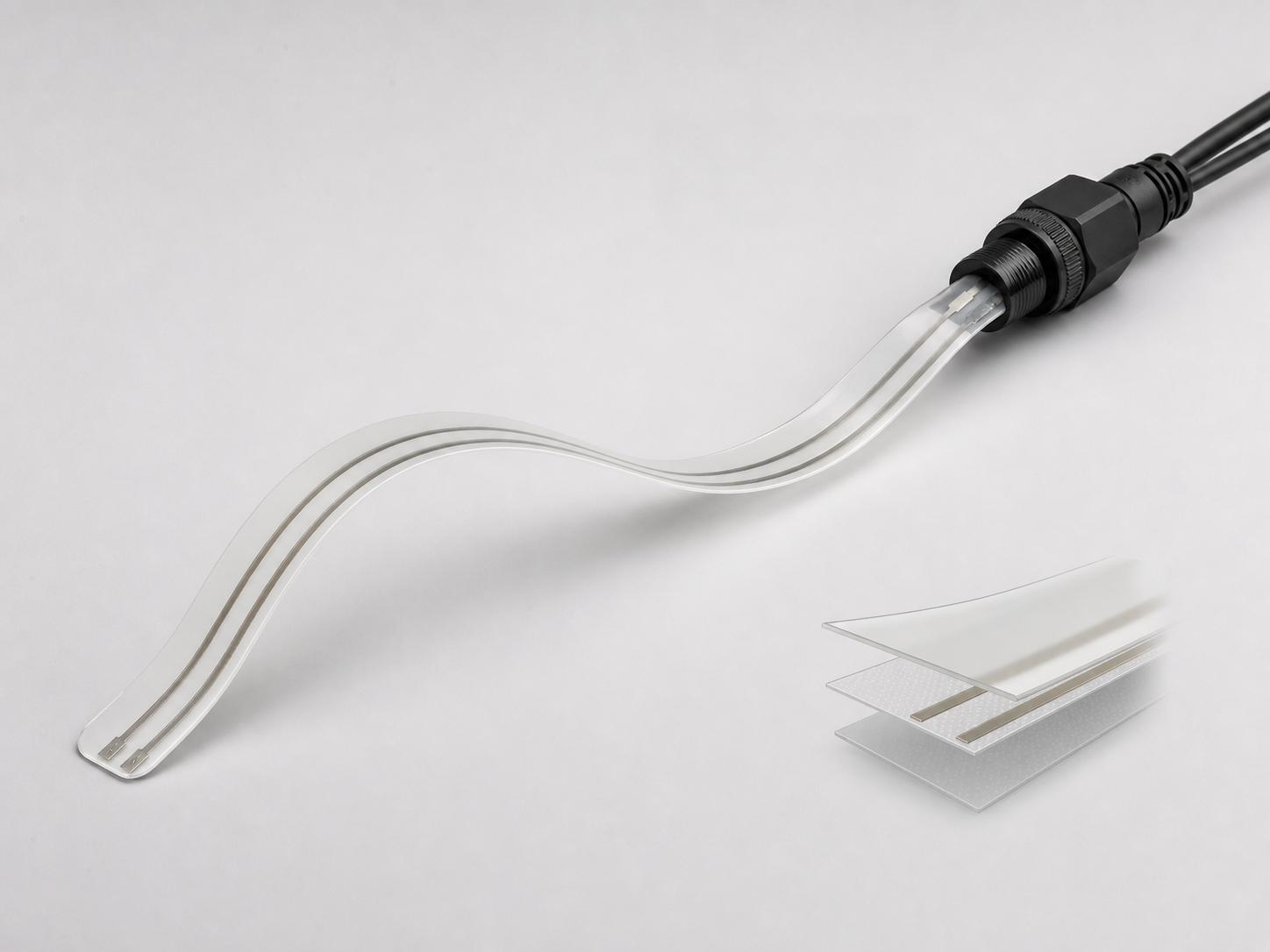

PET Film Sensor
가볍고 얇은 필름 구조를 활용해 장비 하부와 좁은 틈처럼 설치 높이가 제한된 구간을 연속 감지하는 센서입니다.
- 낮은 설치 높이
- 연속 구간 감지
- 장비 하부 적용
04 / SYSTEM COMPARISON
운영 규모에 맞는
모듈을 비교하세요.
제품자료에 명시된 대표 사양입니다. 최종 발주 전 데이터시트와 현장 조건을 함께 확인합니다.
| 모델 | 구성 | 감지·표시 | 출력·통신 | 권장 검토 상황 |
|---|---|---|---|---|
| SDT-LB01 ↗ | 1채널 거리감지 | 최대 400m · 최대 2초 | Relay · Modbus-RTU / RS485 | 긴 감지 구간과 위치 정보가 필요한 현장 |
| SDT-LB03-1C ↗ | 단독형 1CH | FND 표시 · 5초 조절 | Relay · RS485 M-Bus | 한 개 설비·구역을 독립 감시하는 현장 |
| SDT-LB03-5C ↗ | 멀티형 5CH | LCD 표시 · 1초 조절 | Relay · RS485 M-Bus | 여러 구역 상태를 한 패널에서 운영하는 현장 |
